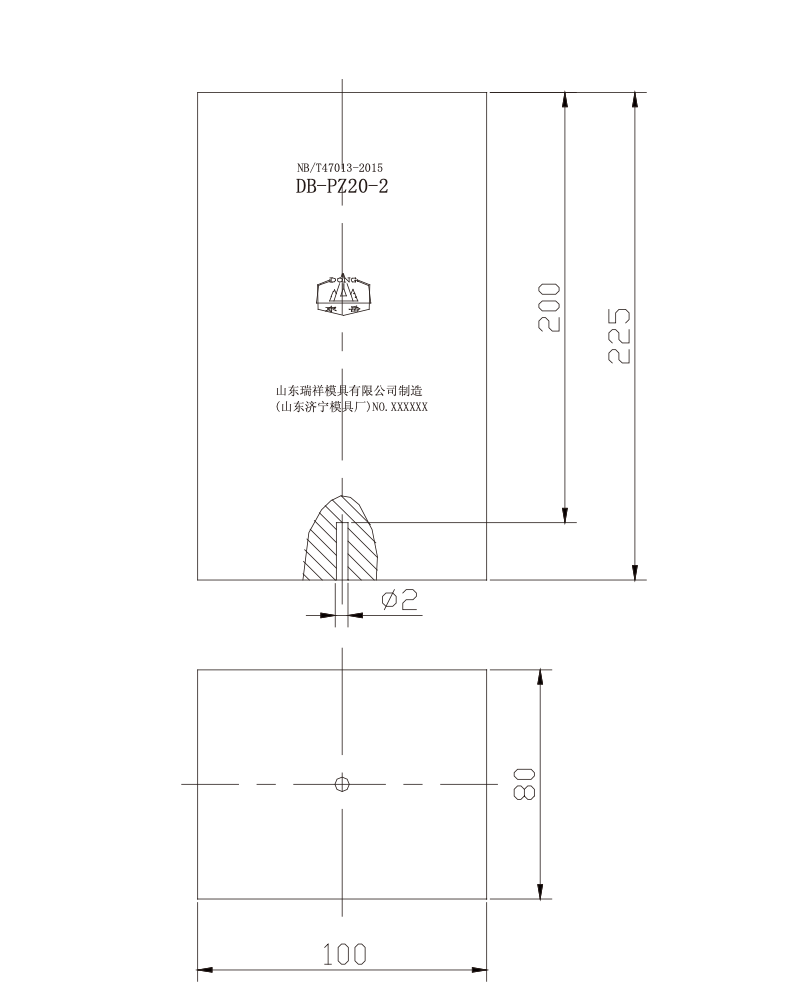

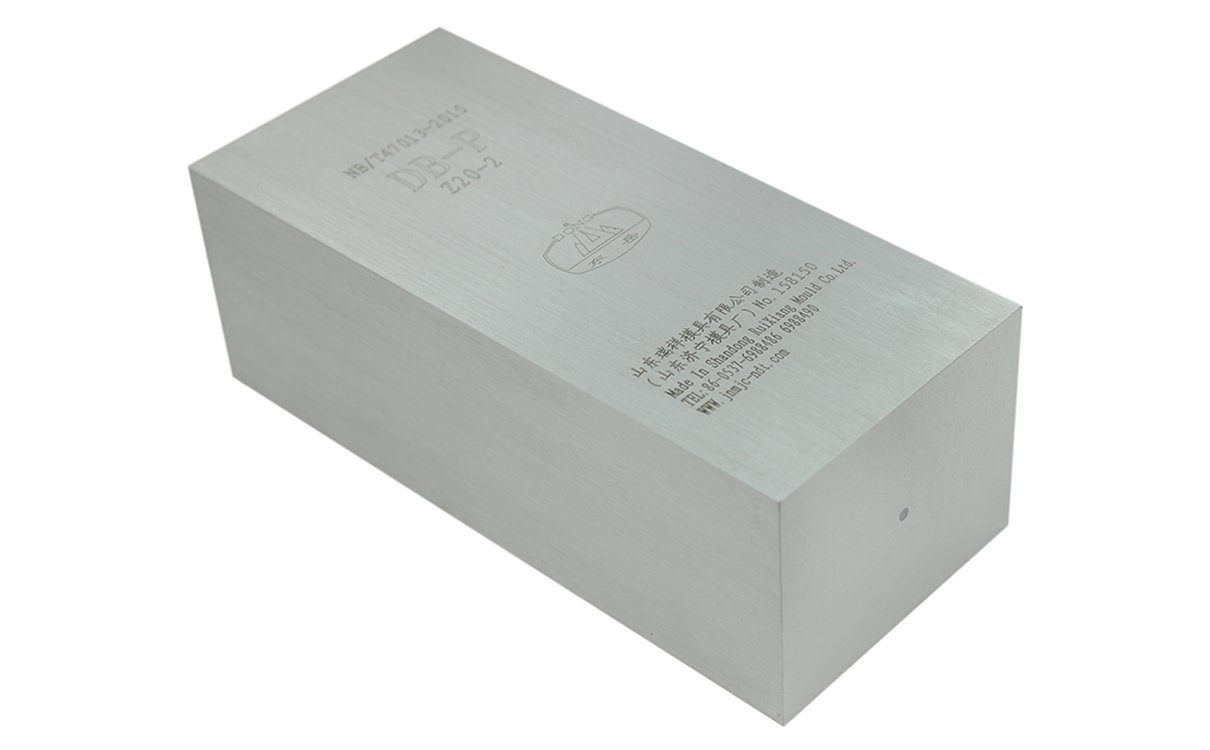

DB-P Z20-2试块

DB-P Z20-2试块是NB/T 47013标准下的一种超声波探伤标准试块。以下是其相关介绍：

• 适用范围：主要用于检查超声检测系统灵敏度余量的变化情况及水平线性，同时也可用于检查超声检测仪增益线性和衰减器准确度两者的综合效果。

• 检定方法：

• 探伤灵敏度余量检定：将被检超声探伤仪工作方式置为“单”，发射强度调至产品技术指标规定的调节度，“抑制”置“0”，“增益”置最大。先测出仪器电噪声电平，调节“衰减器”使电噪声电平为满幅度的10%，记录此时“衰减器”的读数S0。连接2.5MHz Φ20直探头并置于试块上，加耦合剂，移动探头使孔波幅最大，再调节“衰减器”使孔波幅度为垂直刻度的50%，记下此时“衰减器”的读数S1。则探伤灵敏度余量Sp = S1 - S0，单位为dB。

• 扫描范围检定：采用2.5MHz Φ20直探头，被检超声探伤仪的工作方式置“单”，发射强度调至产品技术指标所规定的调节度上，“抑制”置“0”，“增益”置最大。
